結論から： カスタムスプレーステンシルは、カットする前に四つの設計判断を済ませておくと成功します。ブリッジは、読みやすさを損なわずに、すべての文字のアイランドを支えなければなりません。ステンシル用フォントには、オーバースプレーに耐える開いたカウンターと、十分な太さの線が必要です。オーバースプレー用の余白は、作業に合わせたサイズにします。シートの厚みは、予定している吹き付けの回数を通して平らさを保てるものにします。薄いフィルムは壁のロゴや梱包箱への表示に、厚手のポリエチレンは路面に向いています。

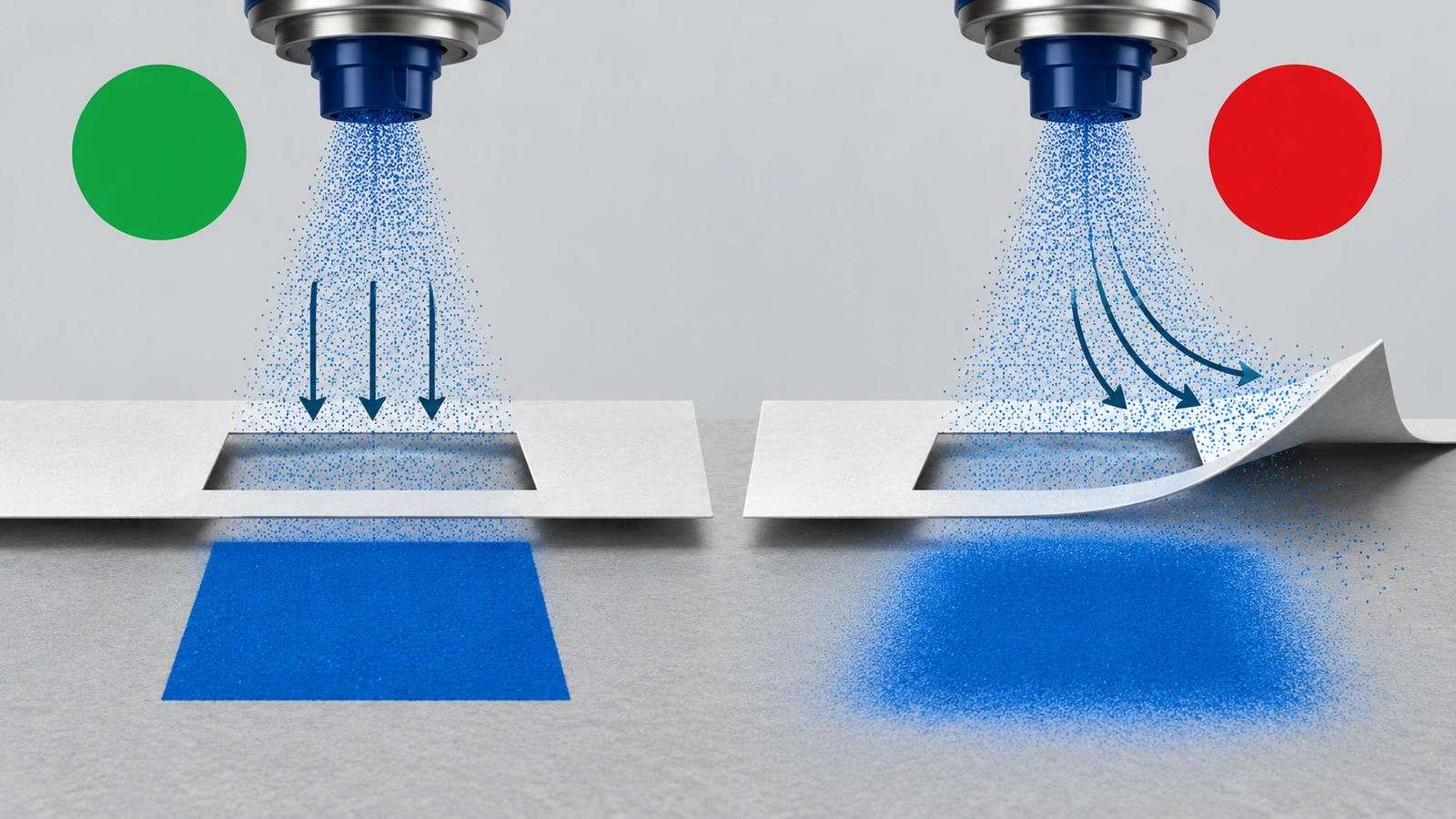

カスタムスプレーステンシルは、ローラーやハケ用のステンシルとは失敗の仕方が違います。エアゾール缶は、動く空気と細かい塗料ミストをカットの縁すべてに向かって押し出します。シートがわずかでも浮くと、ミストは下に回り込みます。文字の中心にブリッジがなければ、はためいたり抜け落ちたりします。フォントのカウンターが狭すぎると、二度塗りで文字がつぶれます。多くの法人の購入者は、これを現場で知ることになります。店舗の壁のロゴがぼやける、運転席から見ると駐車場の路面文字が染みのようににじんで見える、梱包箱の番号が三回目の塗り直しで読めなくなる、といった具合です。

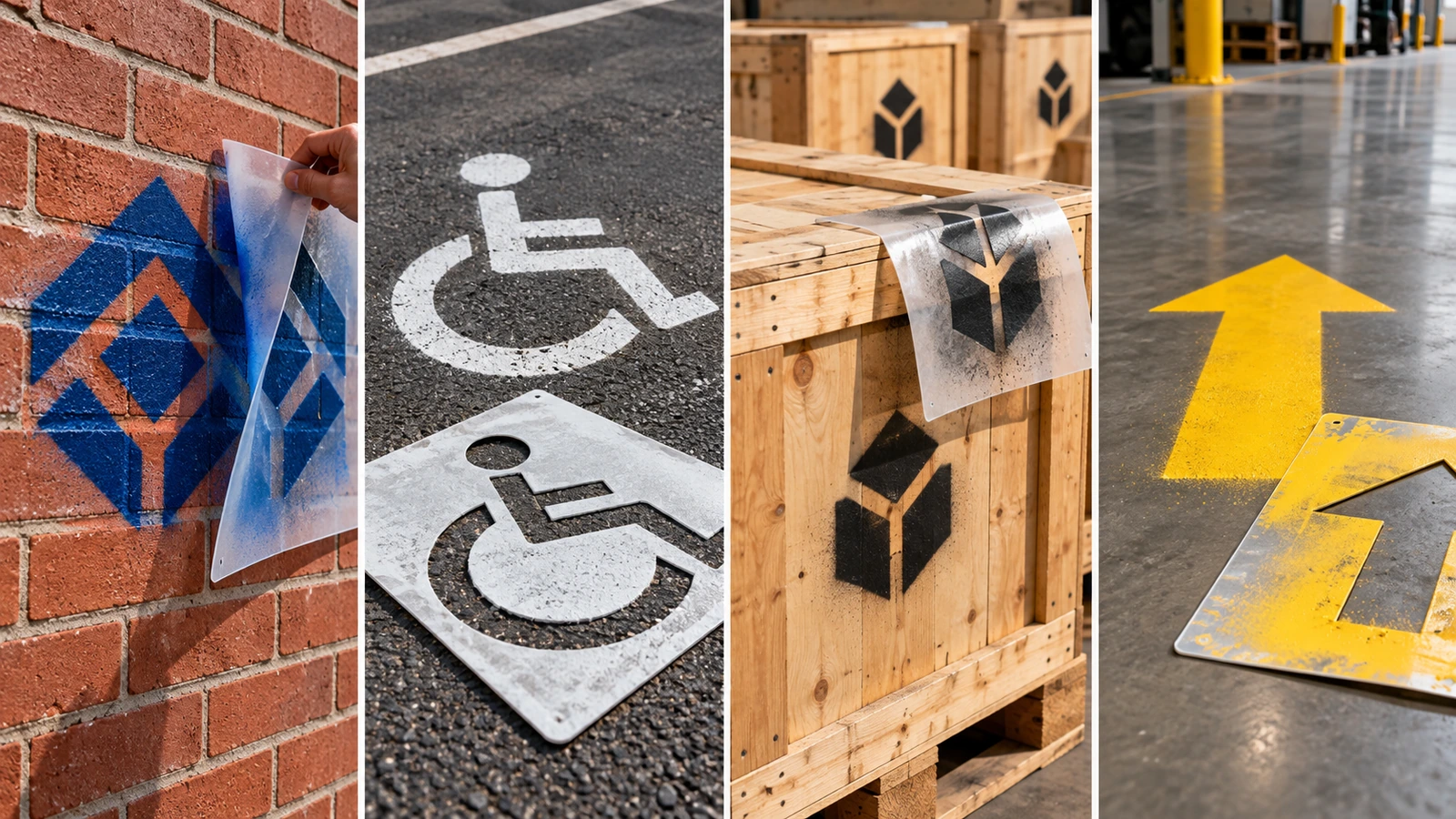

対策は塗装のコツではなく、設計上の判断です。このガイドでは、ブリッジの配置、ステンシル用フォントの選び方、オーバースプレーの抑え方、そして吹き付けを重ねたときにシートの厚みがどう持ちこたえるかを解説します。そのうえで、壁へのロゴ施工、路面での販促表示と駐車場の標示、梱包箱と機器への表示、安全標識という、エアゾールでよくある四つの作業にこれらのルールを当てはめます。
スプレーステンシルは、デザインを切り抜いたマスキングシートです。切り抜いた開口部からエアゾール塗料が面に届き、ベタの部分が塗料を遮ります。ハケやローラーの作業よりもスプレー作業で重要になる性質が、三つあります。
再利用できるフィルムステンシルの多くは二軸延伸ポリエステルでできており、Mylarなどの商品名で販売されています。化学的には、包装材や電気用フィルムに使われるBoPETと同じ系統です（BoPETフィルム[1]）。耐久性が求められる路面用ステンシルは、通常、低密度または直鎖状低密度のポリエチレンシートに移行します。重みがあるほうが、屋外でシートが浮きにくいためです。当社のPETステンシルとは何か、どのように作られるかについては、 カスタム再利用PET塗装ステンシルのページ をご覧ください。この記事ではスプレー設計に絞って解説します。

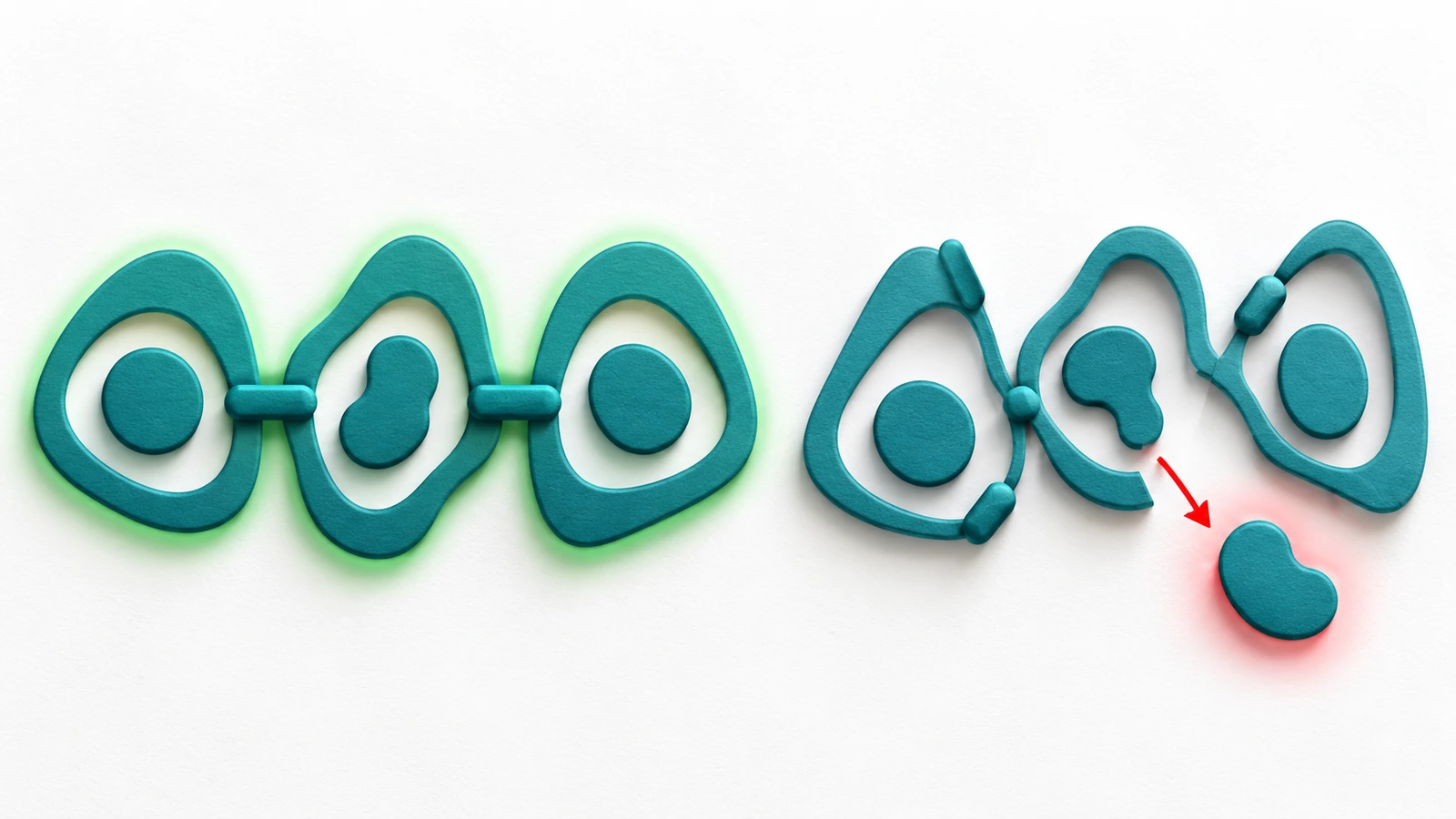

ブリッジとは、アイランドをシートの他の部分につなぐ、ステンシル素材の細い帯です。アイランドとは、O、A、B、D、P、R、0, 6, 8や9の中央部、そしてほとんどのロゴの内側の部分など、囲まれた形のことです。ブリッジがなければ、アイランドは抜け落ちます。ブリッジが細すぎると、数回の洗浄でアイランドがちぎれます。ブリッジの位置が悪いと、塗った文字が別の文字に読めてしまいます。
レーザーカットのフィルムステンシルでは、ブリッジの最小幅や、カット要素どうしの間隔として、約1 mmが一般的に使われます。それより細い線は、溶けて一体化したり裂けたりしがちです。厚めのシートや大きな路面用文字では、およそ3 mm（約1/8 in）のブリッジのほうが持ちがよいと、メーカーは報告しています。大きなアイランドに当たるスプレーの気流はブリッジに強い力をかけるため、ブリッジの幅は文字の大きさに合わせて大きくします。12インチの「O」のような大きなカウンターには、通常ブリッジが一本ではなく二本必要です。一本だけでは、スプレーを受けたときにアイランドが蓋のようにはためいてしまいます。
仕上がりのマークにステンシルの隙間を認めない仕様もあります。空港の路面については、FAAの空港標示に関するアドバイザリーサーキュラーが、ステンシルの型板で塗装する際に生じる隙間はすべて埋めなければならないと定めています（FAA AC 150/5340-1M[2]）。ロゴについても、ブランドガイドラインで同じことを求めるものが多くあります。そうした場合は、作業員が一筆の筆塗りか、短い二回目のマスキングで補修できる位置にブリッジを置きます。曲線ではなく、まっすぐな線の部分です。別の方法として、デザインを二層のステンシルに分け、どちらの層にも見える部分を横切るブリッジが必要ないようにすることもできます。
オーバースプレーですべての縁がぼやけても文字が読めるかどうかは、フォント選びで決まります。エアゾール塗料はカットごとにわずかなハロー（にじみ）をつくるため、そのハローの幅に近い細部は消えてしまいます。既製のステンシル書体には、最初からブリッジが含まれています。通常のフォントをステンシル化する場合は、前述のルールに従って手作業でブリッジを加える必要があります。
公道は特別なケースです。路面の文字標示は、米連邦の統一交通管制設備マニュアル（MUTCD）に定められた書体とレイアウトに従います。現行の条文は11th版の改訂1で、2025年十二月付です（FHWA MUTCD[3]）。路面の文字は、走行中の車両から正しく読めるよう、縦に引き伸ばされています。文字標示の項の解釈では、一般道における文字の高さは、およそ6 ft（規制速度が25 mph以下の場合）、およそ8 ft（30 mph以上の場合）とされています（MUTCD 第3部の要約[4]）。民間の駐車場では、通常ははるかに小さな文字が使われます。その敷地にどの規則が適用されるかを確認せずに、道路用の高さを駐車場に、あるいは駐車場用の高さを道路に当てはめないでください。

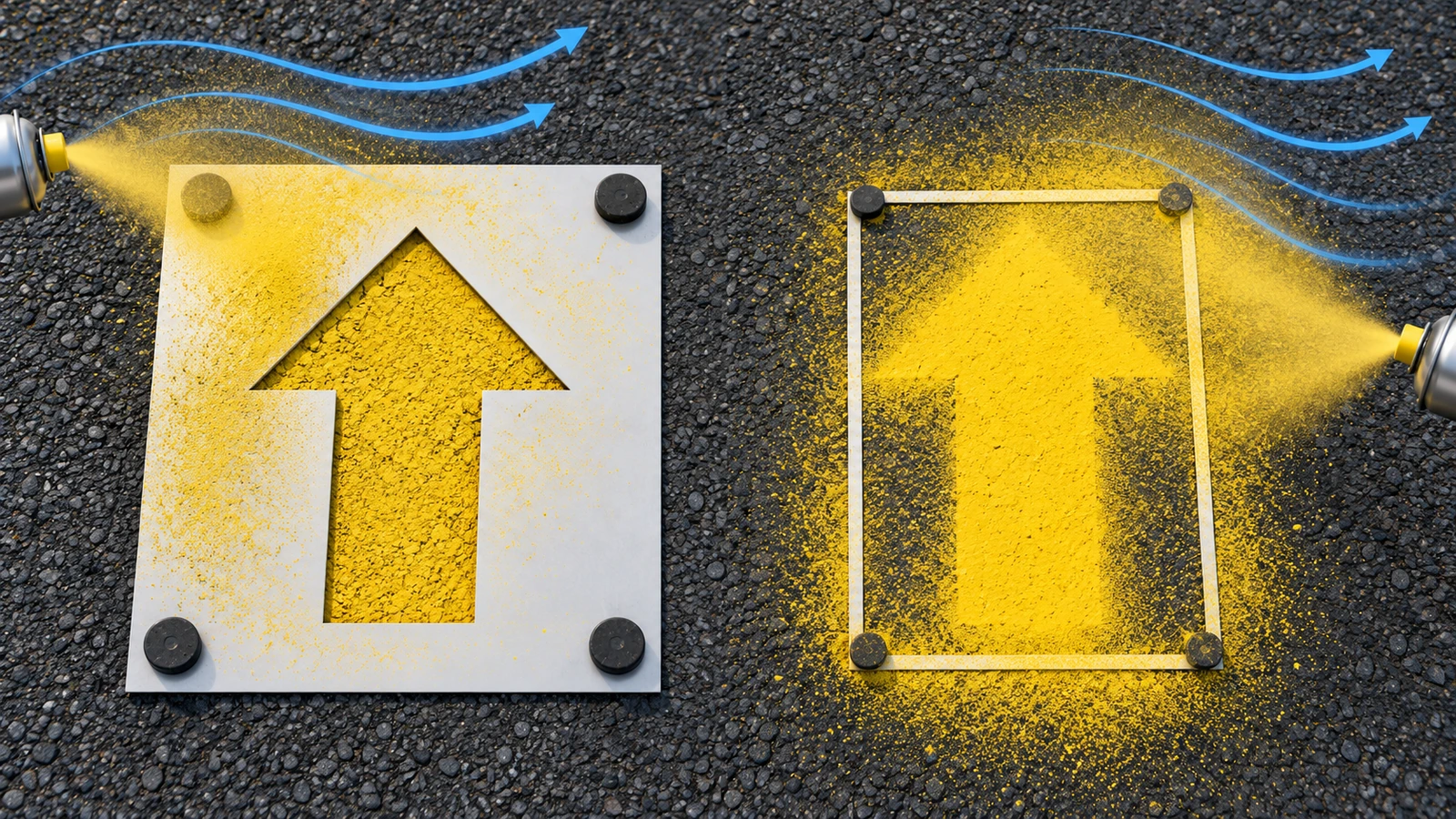

塗装者は技術でオーバースプレーを減らせますが、限界を決めるのはステンシルの設計です。カスタムのスプレー用ステンシルには、カットする前に次の対策を組み込んでください。

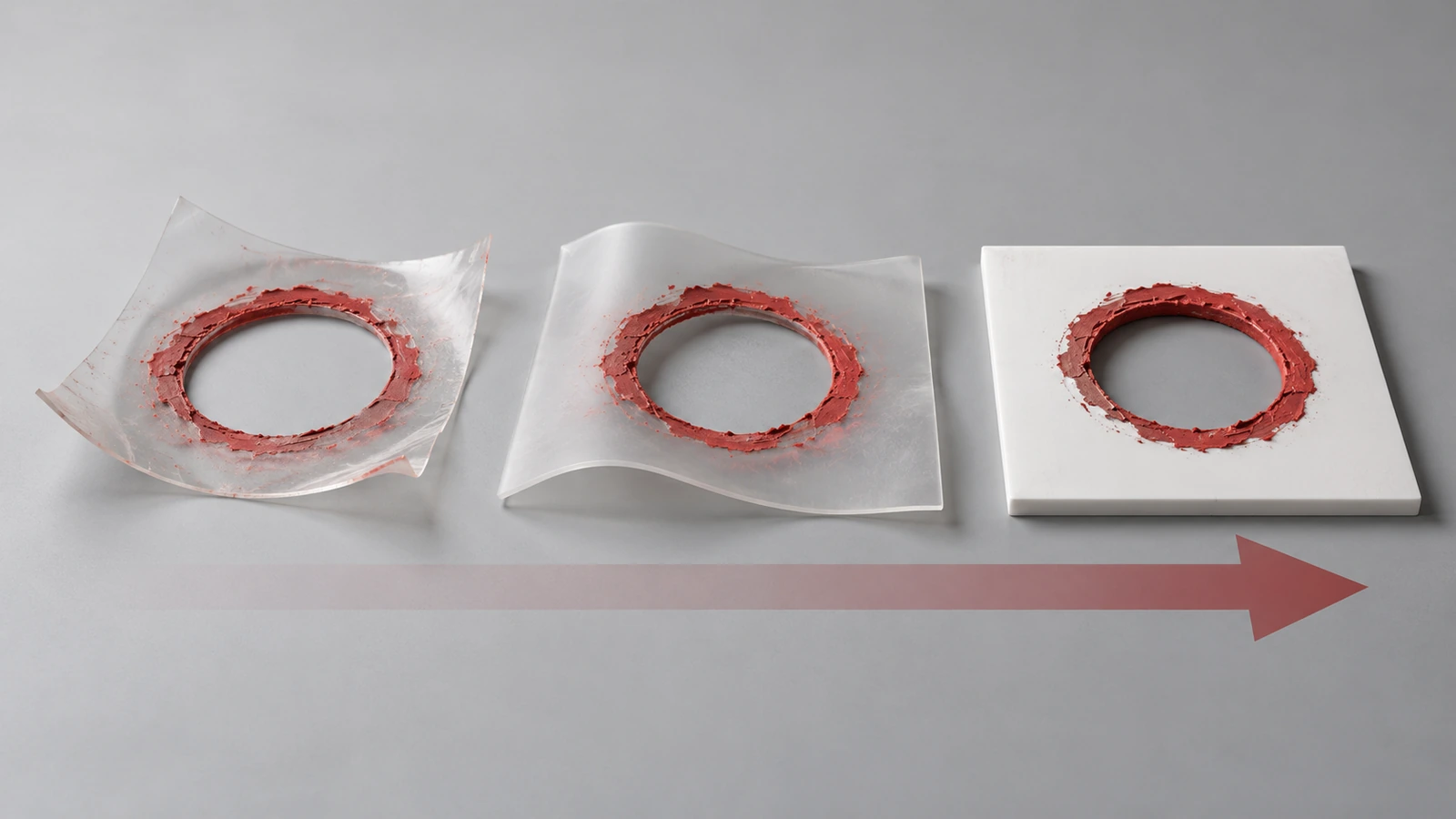

吹き付けるたびに、ステンシルには塗料の薄い膜が残ります。その塗料が乾くと収縮して、シートを引っ張ります。何度も重なるうちに、この応力で薄いプラスチックは巻いたり反ったりします。反ったステンシルはもう平らに密着せず、そこからにじみが始まります。そのため、洗浄までに何回の吹き付けに耐えられるか、また屋外でどう振る舞うかは、厚みで決まります。厚みは通常mil単位で示されます。一milは0.001 in、つまり0.0254 mmに相当します。
| シートの種類 | 厚み | 繰り返し吹き付けたときの挙動 | 注意点 | 代表的な作業 |
|---|---|---|---|---|
| 薄手ポリエステルフィルム | 7–7.5 mil（≈0.18 mm） | 縁が最もシャープで、細部まで再現できる。塗料が溜まると最も早く反る。 | 細いブリッジでの破れと、スプレーの気流による浮き | 小さなロゴ、1 in未満の細かい文字、少量ロット |
| 中厚ポリエステルフィルム | 10 mil（≈0.25 mm） | 細部と剛性のバランスがよい。作業の合間の洗浄もしやすい。 | 粗いコンクリートやアスファルトでの縁の浮き | 梱包箱や機器のコード、屋内の壁へのブランド表示 |
| 厚手ポリエステルフィルム | 14 mil（≈0.36 mm） | より多くの回数にわたって形を保ち、ドラム缶の側面のようななだらかな曲面にも沿う | ごく細かい部分が再現できなくなる。折ると折り目がつく | ロゴを繰り返し施工する作業、平滑な素地への標識 |
| ポリエチレンシート | 60 mil、約1/16 in（≈1.52 mm） | 自重で定位置にとどまる | 細い線、そして巻いた状態で出荷されたときのクセ | ときどき行う駐車場や倉庫の床の表示 |
| ポリエチレンシート | 125 mil、1/8 in（≈3.18 mm） | オーバースプレーが多くても反りにくい | 重さ、そして文字の高さが数インチ以下だと細部が粗くなること | 頻繁に行う施工業者のライン引き、風の強い現場 |
この表を誤解なく読むために、二点補足します。第一に、ステンシルが何回の吹き付けに耐えるべきかを定めるASTMやISOの試験はありません。「数百回」「数千回」といった使用回数はメーカー側の主張であり、実際の寿命は塗料の堆積、洗浄、保管の状態によって変わります。第二に、厚手のシートには裏づけとなる材料規格があります。ASTM D4801は、厚さ0.25 mm（0.010 in）以上のポリエチレンシートを対象としており、路面用グレードのシートを指定する際の共通の言葉として使えます（ASTM D4801[5]）。予算に合った素材の選び方については、このガイドではなく、 カスタムプラスチックステンシル の商品ページをご覧ください。
ブランドのマークは細部が最も多く、承認も最も厳しいため、ベクターのマスターデータから始めます。細い要素は細くするのではなく拡大し、ブリッジの隙間を残すか埋めるかを早い段階で決めます。半透明のフィルムなら、作業員が既存の建築物にステンシルを合わせやすくなります。表面に凹凸のあるブロックやレンガでは、シートがどれだけ平らでも縁がいくらかぼやけるため、フォントのウェイトを太くして補います。顧客やパートナーのロゴを吹き付ける前に、商標権者から書面による許可を得てください。
屋外の地面での作業は、風、粗い表面、多量のスプレーを伴うため、この作業では厚手のポリエチレンが主流です。新設の公道の標示は、11th版MUTCDに従います。FHWAは、路面標示の再帰反射性の最低維持要件も追加しました。これはステンシルそのものよりも、塗料やビーズの選択に影響します (FHWAの路面標示規則[8]).
バリアフリー駐車場では、地面の車いすマークだけで済むことはありません。ADAの規則は、国際アクセシビリティシンボルを掲げた地上の標識を、下端が地面から少なくとも60 inの高さになるよう取り付けることを求めています（ADA.govの駐車場に関するガイダンス[9]）。米国アクセスボードは、州や地方の規則で求められている場合であっても、駐車面に描いたシンボルはそれらの標識の代わりにはならないとしています。連邦基準は、ラインの色についても州や地方の規定に委ねています（アクセスボードの駐車場ガイド[10]）。州によっては、正確な寸法を定めています。たとえばカリフォルニア州は、少なくとも36 × 36 inの地面のシンボルを求めています。デザインを確定する前に、現場がある州の規則を確認してください。
これらの作業は、繰り返しが多く、文字は小〜中サイズで、曲面やリブのある面であることも少なくありません。中程度の厚みのフィルムなら、ドラム缶の側面や梱包箱の板に沿って曲がりつつ、英数字のコードをくっきり保てます。コードが全体で同じように読めるよう、すべての文字セットでブリッジの位置をそろえてください。同じステンシルで複数の色を吹き付ける場合は、塗料の層を重ねるのではなく、色ごとに洗浄します。種類の違う塗料の層は収縮が不均一で、反りを早めます。
床の矢印、「物を置かない」ゾーン、危険の表示は、フォークリフトの座席からでも、ひと目で読めなければなりません。太いサンセリフ体、大文字、ゆとりのある余白を使います。色は、ブランドに合わせて選んだものではなく、現場の安全プログラムが指定する色を使います。倉庫の床のステンシルは使用の合間に人や車輪の往来を受けるため、コンクリート上では、平らさを保てる厚めのシートがフィルムより長持ちします。一つの標識に小さなピクトグラムと大きな文字が混在する場合は、二枚のステンシルに分けることを検討してください。細かい記号には薄いフィルム、文字には厚手のシートです。
ランダムに配置した場合だけです。共通の水平な帯にそろえたブリッジは、意図したステンシルスタイルとして読まれます。FAAの空港標示や厳格なブランドガイドラインのように隙間が認められない場合は、ブリッジをまっすぐな線の部分に設計して一回の素早い補修で埋められるようにするか、2層のステンシルを使います。
うまくいくことはまれです。壁のロゴをくっきり仕上げられる薄いフィルムは、粗いアスファルトではスプレーの気流で浮きやすくなります。屋外で動かない厚手のポリエチレンは、細部が失われます。同じマークを両方の場所に使う場合は、それぞれの面に合わせたサイズで二つのバージョンを用意してください。
これを定める標準試験はないため、繰り返し使用できるという主張は目安として受け止めてください。曲げても縁が浮いたままのとき、ブリッジが裂け始めたとき、同じ箇所で塗料が常ににじむときは、ステンシルを交換するか切り直してください。乾いた塗料を落とすことと平らに保管することは、どんな厚みの選択よりも寿命に効きます。
いいえ。連邦の規則は地上の標識を求めており、標識の下端までの高さが少なくとも60 inになるよう取り付けます。スペースとアクセス通路の寸法、州の標示規則も適用されます。地面のシンボルは補足であり、代わりにはなりません。
塗装する実寸の1:1で描いたベクターデータがあると、ブリッジと余白の判断がはるかに楽になります。データの準備と校正の流れについては、次のページをご覧ください： カスタムPETステンシルの商品ページ.
ステンシルを所有していても、そのデザインに対する権利は得られません。商標を切り抜いたり吹き付けたりする前に、ブランドの所有者から書面による承認を得てください。とくに、人目に触れる敷地での路面販促表示では必須です。
優れたカスタムスプレーステンシルは、カットする前にスプレー向けに設計されています。ブリッジは、最も強く支えられ、最も目立たない位置に置きます。オーバースプレーを受けてもカウンターが残るフォントを選びます。余白は現場に合わせたサイズにし、シートの厚みは吹き付けの回数と屋外の条件に合わせます。この四つの判断を正しく行えば、同じデザインで、壁のブランド表示、駐車場の標示、梱包箱全体のコード付け、安全ゾーンの表示を、何度でもきれいに仕上げられます。デザインデータが整ったら、当社の カスタム再利用PETステンシル のページから送って、ご希望のサイズと数量の校正と見積りをご依頼ください。
