簡単な結論： PVC vs TPU vs EVA 透明パウチの比較では、PVCは最も高い透明性、最も容易なRF溶着、最も低い単価を備えている一方、においや低温でのひび割れ、フタル酸エステルについて最も厳しい審査を受けます。TPUは低温でも透明で柔軟性を保ち、可塑剤を必要としませんが、価格は高くなります。EVAは柔らかく可塑剤を含みませんが、通常はガラスのような透明ではなくフロスト調で、RF溶着ではなくヒートシールで接合されるのが一般的です。
PVC vs TPU vs EVA 透明パウチを比較する買い手は、通常「どのフィルムなら、キットの中身が見え、ロゴがくっきりと見え、コンプライアンス関連の書類を整えられるか」という一つの問いから始めます。三種類のフィルムは、サプライヤーのサンプルボード上では似て見えます。しかし、パウチに内容物を詰めた後、冬の倉庫を通って輸送されたり、店頭の棚で開封されたり、試験のために検査機関へ送られたりすると、挙動は大きく異なります。本ガイドでは、七つの基準（透明性、低温クラック耐性、におい、印刷密着性、溶着強度、規制適合性、コスト）でこれらを比較し、サンプルを依頼する前にフィルムを選べるようにします。
透明ジッパーパウチへの苦情の多くは、デザインの問題ではありません。低価格の透明パウチに関する公開の買い手レビューでは、同じ四つの不具合が繰り返し挙げられています。ジッパーがフィルムから剥がれる、届いたときに袋から化学物質のにおいがする、フィルムが謳われた厚さより薄く角から割れる、透明部分が数か月で曇ったり黄変したりする、の四つです。そのうち三つは、ジッパーではなくフィルムが原因で起こります。
誤った選択のコストは急速に膨らみます。美容用ギフトを開けたときにパウチがにおうと、中身のブランドの印象にも響きます。フタル酸エステル試験を行わずにカリフォルニア州へ出荷したPVCパウチは、Proposition 65の通知を招くことがあります。「PVCを避ける」ために選んだフロスト調のEVAパウチは、完全な透明度で棚での視認性を期待していた小売チームを失望させかねません。これらはいずれも、サンプル依頼前に並べて比較していれば指摘できた素材の不一致です。
解決策は、用途に関する根拠に基づいてフィルムを決め、その後、的を絞ったサンプル試験で確認することです。以下のセクションで、その根拠と試験方法を示します。
軟質PVC（ポリ塩化ビニル） は、可塑剤を加えたときにのみ柔らかくなる硬質ポリマーです。塩素はポリマー自体の一部であるため、配合で取り除くことはできません。可塑剤には、DEHPなどの従来型フタル酸エステルや、非フタル酸系の代替品があります。この配合上の選択が、PVCのにおい、低温での性能、規制対応の結果の大部分を左右します。この素材に関する米国の参照規格は、 ASTM D1593[1]は、非剛性の塩化ビニルフィルムおよびシートを対象としており、樹脂に少なくとも90%の塩化ビニルを含むものです。厚さ0.25 mmまでの素材はフィルムに、それより厚い素材はシートに分類されます。パウチのサプライヤーは「PVC」と表示しても、その境界線のどちら側を指しているのかを明記しないことがよくあります。
TPU（熱可塑性ポリウレタン） は、可塑剤を加えなくても単独で柔軟性を持つエラストマーです。主に二つのファミリーがあります。芳香族TPUは安価ですが、紫外線下で黄変することがあります。脂肪族TPUは黄変に強い一方、価格は高くなります。見積書に「TPU」と書かれていても、それは単一の仕様を意味するわけではありません。
EVA（エチレン酢酸ビニル） は、エチレンと酢酸ビニルの共重合体です。酢酸ビニルの含有量が高いほど、フィルムは柔らかく透明になります。EVAも可塑剤を必要としません。パウチ用途では、通常はマット調またはフロスト調のフィルムとして供給されます。また、低極性ポリマーであるため、高周波溶着への反応が乏しくなります。この点はシール構造に影響するため、後ほど説明します。
以下の評価は相対的なものです。ブランドジッパーパウチ向けに、各フィルムの一般的な市販グレードを比較したものであり、研究室での点数ではありません。サプライヤーごとの配合によって評価は上下しうるため、手順のセクションはサンプル試験で締めくくられています。
| 比較項目 | 軟質PVC | TPU | EVA |
|---|---|---|---|
| 透明性 | 最も高い（ガラスのような透明感）。熱や紫外線で曇ったり黄変したりすることがある | 高い。脂肪族グレードは透明性を保持し、芳香族グレードは黄変することがある | 通常はフロスト調または半透明で、ガラスのような透明はまれ |
| 低温クラック耐性 | 最も弱い。氷点付近で硬くなり、角や折り目で割れることがある | 強い。低温でも柔軟性を保つ | 良好。低温でも柔らかさを保つ |
| においのリスク | 最も高い。可塑剤と安定剤のパッケージ構成に依存する | 低い | 低い。ときどき、かすかな酢のような香りがある |
| 印刷密着性 | 最も容易。標準的な塩ビ用スクリーンインキがよく密着する | TPU対応インキであれば良好。密着性を検証すること | 最も難しい。表面エネルギーが低いため、表面処理または適合するインキが必要 |
| シール方式と溶着強度 | RF溶着。強く、安定している | RF溶着は可能。条件の調整が必要 | ヒートシール。RF溶着は一般的に困難 |
| 可塑剤が必要 | はい | いいえ | いいえ |
| 規制上の審査 | 最も高い：フタル酸エステル、重金属安定剤、塩素化添加剤 | 低め。インキ、ジッパー、つまみは依然として試験が必要 | 低め。インキ、ジッパー、つまみは依然として試験が必要 |
| 相対的な単価 | 最も低い | 最も高い | 低～中程度 |
| 最適な用途 | 短期サイクルの販促キットや購入特典用パウチ。透明性と価格が優先される場合 | 繰り返し使用する旅行用・美容用パウチ、およびコールドチェーン輸送 | ソフトタッチの洗面用品・スパキット。フロスト調の見た目が許容される場合 |

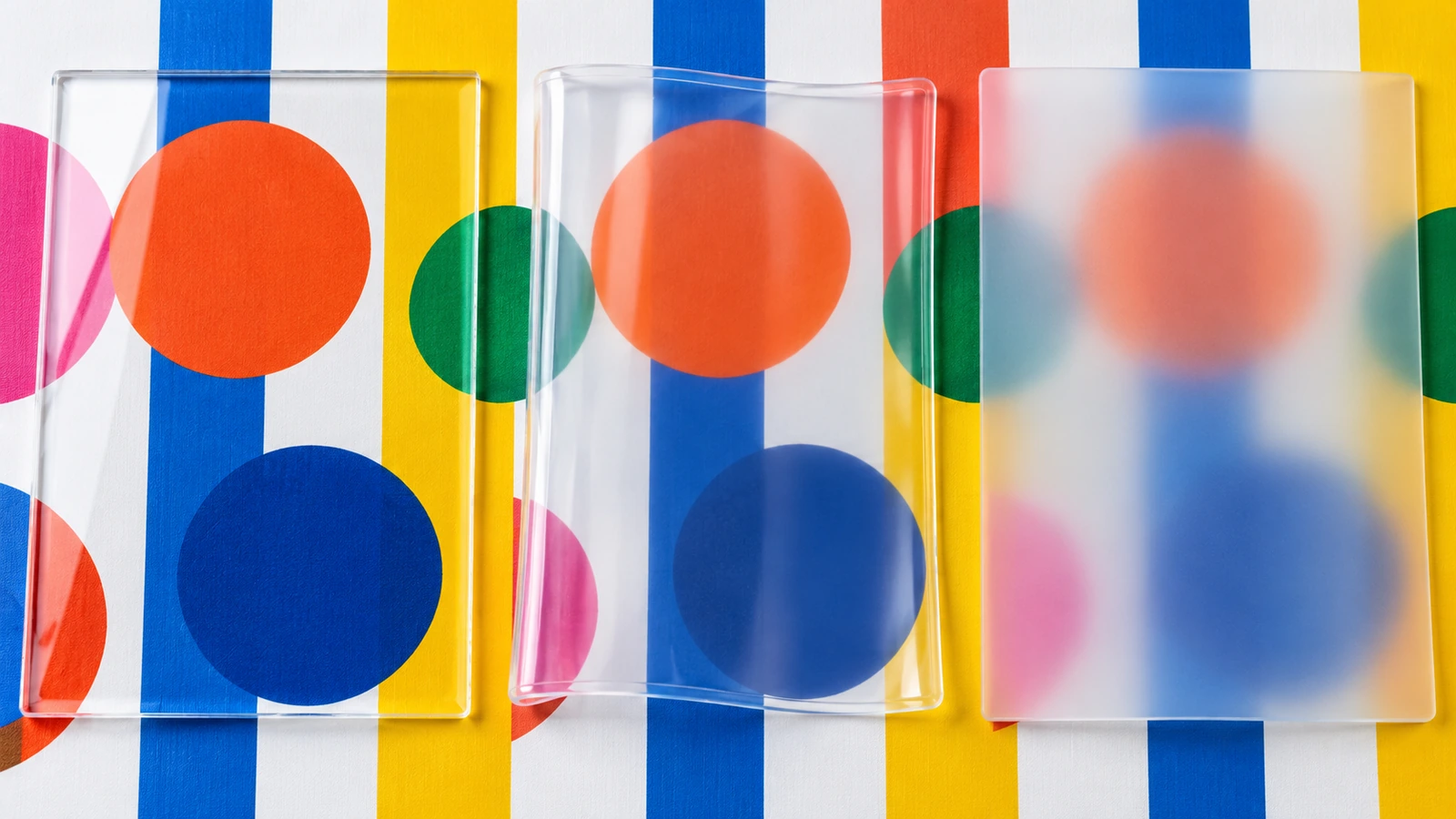

開封時の写真映えは、PVCが一番です。その弱点は時間の経過にあります。熱、日光、可塑剤の移行によって表面が曇ったり黄変したりすることがあり、購入の決め手となった透明感が失われていきます。TPUは、最初はほぼ同じくらい透明です。数か月の経過で重要になるのはTPUのファミリーで、脂肪族グレードは黄変に強く、芳香族グレードは強くない場合があります。EVAは逆の特性を持ちます。初日からガラスのような透明感はまれですが、フロスト調の表面は、透明PVCに見える細かい傷も隠します。依頼内容が「中身が一目で見えること」であればEVAでも対応できます。「クリスタルクリア」が求められるならEVAは不適切です。
可塑化PVCは、気温が下がると硬くなります。冷えたトラックや暖房のない倉庫で曲げられたパウチは、折り目や溶着された角に沿って割れることがあります。「落とした際に角が割れた」と書かれた買い手のレビューは、低温での硬化による不具合であることが多いです。TPUとEVAはいずれも低温でも柔軟性を保ちます。冬季の出荷やアウトドアイベント向けのキットでは、サプライヤーに脆化温度データを求めるか（プラスチックシートで一般的に用いられる衝撃試験法はASTM D1790です）、一晩冷やしたサンプルで簡単な折り曲げ試験を行ってください。
においは、透明パウチが買い手のレビューで不評を得る最も早い原因です。低価格のPVCジュエリーパウチに関する公開レビューでは、においへの言及がほぼ例外なく否定的で、買い手は使用前に数日から数週間、袋を外に出して換気しています。原因は配合で、可塑剤、安定剤、加工残渣が含まれます。低臭性のPVCは存在しますが、それを依頼して検証する必要があります。TPUとEVAは、揮発しうる可塑剤を含まないため、基本的なリスクがはるかに低くなります。
PVCは、印刷が最も容易なフィルムです。塩ビ用スクリーンインキがよく密着し、透明な背景にくっきりとしたロゴを表現できます。TPUはポリウレタン用に配合されたインキで良好に印刷できますが、適合しないインキは目視検査を通過しても、パウチが曲げられると剥がれることがあります。EVAは表面エネルギーが低く、通常はコロナ処理または専用のインキシステムが必要です。また、フロスト調の表面は淡い色のインキのコントラストを下げます。いずれのフィルムでも、目視による承認だけでなく、印刷サンプルに対してクロスハッチテープ密着試験（ASTM D3359法）を依頼してください。

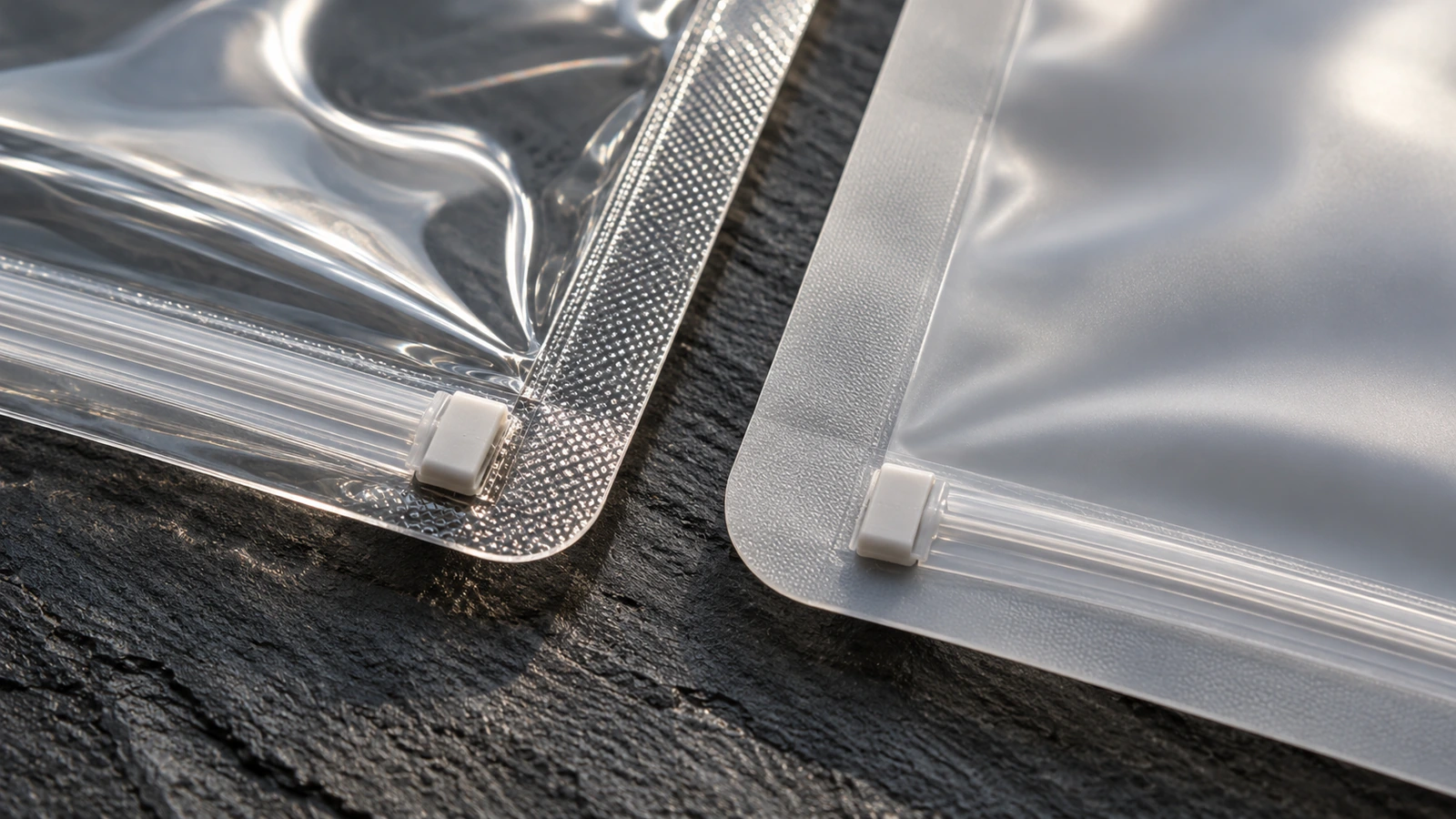

PVCの極性構造は高周波の電場内で効率よく加熱されるため、RF溶着されたPVCのシール部は強度が高く、均一で、漏れにくくなります。これが、溶着透明パウチの多くがPVCである主な理由です。TPUもRF溶着が良好ですが、条件の調整が必要で、PVCより遅くなることがあります。EVAはRFエネルギーへの反応が乏しいため、EVAパウチは通常ヒートシールまたはステッチで接合されます。ヒートシールは機能しますが、シール幅と温度管理がより重要になり、ステッチによるシール部には針穴が残り、液体が漏れる可能性があります。液体を入れるパウチの場合、フィルムの価格を尋ねる前に、シール部がどのように形成されるかを確認してください。
名前だけで適合性が保証されるフィルムはありません。各規制は、完成品に含まれる特定の物質を試験し、その対象にはジッパーテープ、スライダー、インキ、付属部材も含まれます。三種類のフィルムの違いは、それぞれがどの程度の審査の対象になるかにあります。
子ども向け製品（米国）。 12歳以下の子どもを対象に設計または販売されたパウチの場合、 CPSCのフタル酸エステル規則[2] は、アクセス可能な可塑化部品について、八種類のフタル酸エステルそれぞれを0.1%（1,000 ppm）以下に制限しています。軟質PVCは明確に対象となります。また、PVCは、フタル酸エステル試験の免除対象プラスチックとして定められた規定の一覧に掲載されていません（ 16 CFR CFR Part 1308[3]）。そのため第三者試験が標準です。成人向けの化粧品やトラベルパウチは自動的に子ども用製品となるわけではありませんが、キャラクターのライセンスや学校向けのマーケティングがあると、その扱いが変わる可能性があります。
カリフォルニア州。 Proposition 65[4] は、PVCを禁止していません。列挙された化学物質への曝露前に、明確で合理的な警告を表示することを求めており、DEHPもその対象に含まれています。この分野ではすでに執行が行われています。その一つが 2023 60日間の通知[5] で、DEHP曝露に関して「Zippered Pouches With PVC Components」を対象としたものです。TPUとEVAは可塑剤の問題を避けられますが、ジッパーやインキに含まれる鉛により、依然として警告の対象となる場合があります。
欧州連合。 REACH附属書XVIIは、可塑化された製品中のDEHP、DBP、BBPについて、重量比で0.1%を超えるものを制限しています。2025年九月、スウェーデンは、宝飾品用に販売された透明および青色のPVCジッパーパウチについて報告しました。その製品には、重量比でDEHPが16%まで、短鎖塩素化パラフィンが2.3%まで、カドミウムが0.027%まで含まれており、その製品は市場から撤回されました（消費者安全警報[6]）。この事例は、「フタル酸フリー」という表示が確認すべき一項目にすぎないことを示しています。安価なPVCには、塩素化添加剤や重金属安定剤が隠れている場合もあります。
包装中の重金属。 以下のモデル法を基にした州法では、 Toxics in Packaging Clearinghouse[7] のモデル規制が、包装中の鉛、カドミウム、水銀、六価クロムの合計を100 ppm以下とする上限を定めています。これはすべての三種類のフィルムに該当します。PVCは安定剤の使用歴があるため特に影響を受けやすく、どのフィルムでも着色されたジッパーのつまみが問題になりやすい点にも注意が必要です。
食品接触。 FDAはパウチを「承認」するわけではありません。特定の条件下で特定の物質の使用を認めています。塩化ビニル共重合体については、 21 CFR 177.1980[8] が、抽出限度を定めており、例えばn-ヘプタン中での抽出量を0.10重量%以下とし、試験条件は150°Fで2時間とするものがあります。化粧品グレードの透明パウチは、三種類のいずれのフィルムであっても、物質レベルの申告なしに食品安全として販売すべきではありません。
持続可能性に関する主張。 EU包装・包装廃棄物規則は2026年8月12日から適用されており、買い手は現在、リサイクル性と物質に関する要件をサプライヤー契約に盛り込んでいます（PPWRの関連記事[9]）。カリフォルニア州では、 SB 343のラベル表示規制[10] が、2026年10月4日以降に製造された包装に適用されます。PVC、TPU、EVAのパウチにリサイクルマークを付けるには、材料が実際に回収・選別されていることを示す証拠が必要になりました。材料の理論上のリサイクル性は、この基準を満たしません。
フィルムを選んだ後に必要な書類は、パウチをどこで、どのように販売するかによって異なります。その内容は、書類セクションを設けた当社の カスタム透明PVCジッパーパウチ仕様ガイド.
いいえ。TPUは低温での柔軟性、におい、可塑剤リスクでPVCより優れています。PVCは依然として最も高い透明性、最も容易な印刷、最も低いコストを実現します。子ども向け製品やカリフォルニア州での規制対象にならない市場へ短期サイクルの販促キットを出荷する場合は、文書化された低臭性PVCが合理的な選択となることが多いです。
TPUとEVAは可塑剤を必要としないため、フタル酸エステルはフィルム自体に含まれません。フタル酸エステルを含まないPVCも、非フタル酸系の可塑剤を使用することで存在します。いずれの素材でも、ジッパーテープ、スライダー、インキを含む完成パウチの試験報告書だけが、その主張を証明します。素材名だけでは証明になりません。
まれです。酢酸ビニル含有量の高いグレードは透明性を向上させますが、EVAパウチは通常フロスト調または半透明です。依頼内容がクリスタルクリアなパネルを求めている場合は、代わりにPVCとTPUを比較してください。
TPUは、低温での柔軟性と耐摩耗性の組み合わせが最も優れています。EVAは低温でも柔らかさを保ちますが、傷や折り目がつきやすくなります。可塑化PVCは、低温になると折り目や溶着された角で硬くなり、割れやすくなる可能性が最も高いです。
いいえ。TSAはバッグを認証していません。次の TSAの液体規則[11]では、乗客は3.4 oz（100 mL）以下の容器を入れたクォートサイズのバッグを一つ携行できます。パウチのサイズと柔軟性はこの規則に関係しますが、フィルムの種類は関係ありません。
販売地域で、その形式が実際に回収・選別されている証拠がある場合に限ります。カリフォルニア州のSB 343およびEU PPWRの下では、素材の理論上のリサイクル性だけでは不十分で、ジッパーやインキを含む多素材パウチは立証がより困難です。

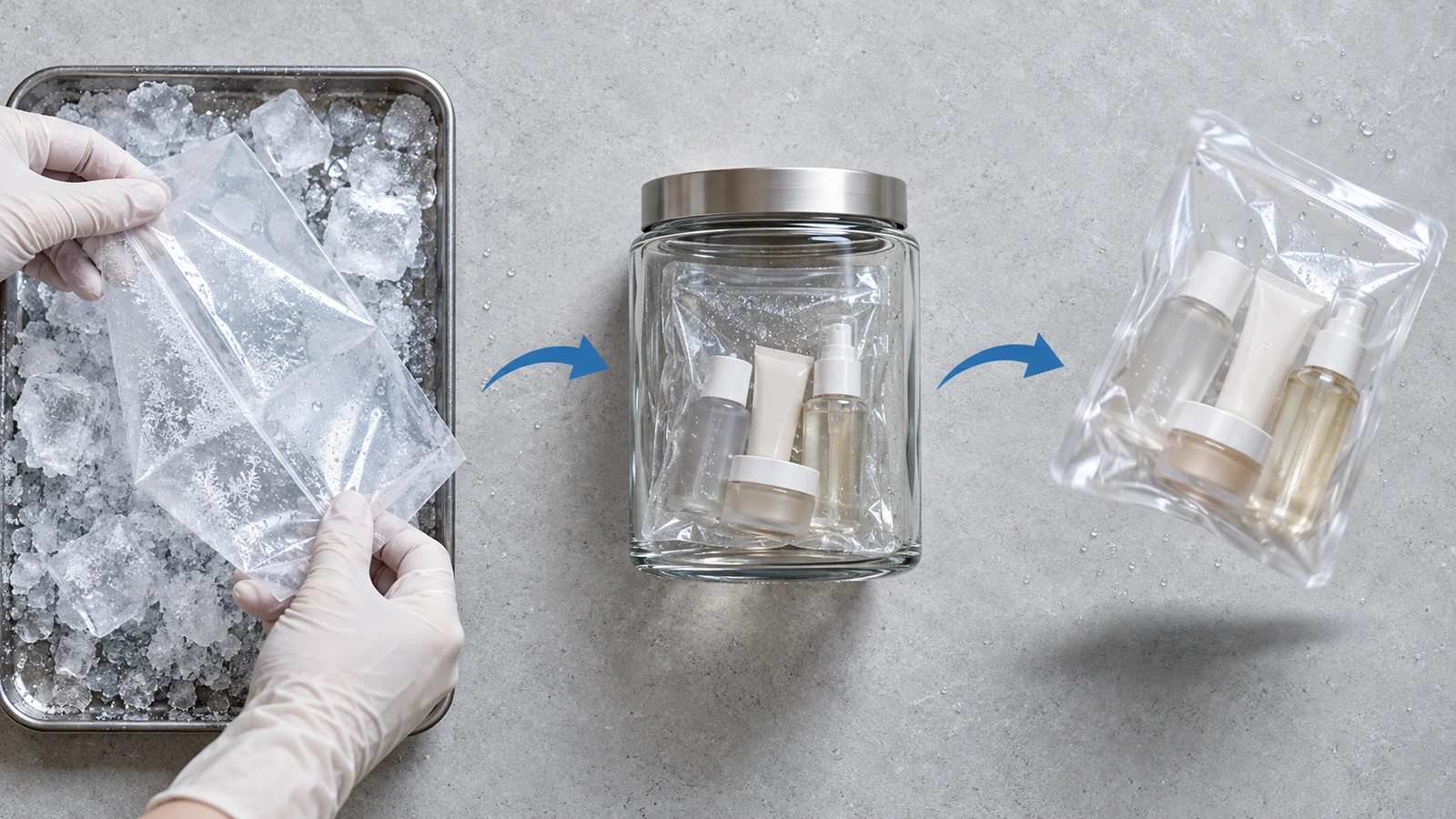

それぞれのフィルムには明確な役割があります。PVCは、ガラスのような透明感、鮮明な印刷、価格が優先されるブランドパウチに適しており、配合が文書化されていることが前提です。TPUは、繰り返し使用され、屈曲され、低温で出荷されるパウチに適しており、可塑剤の問題を排除します。EVAは、PVCフリーであることが棚での輝きより重要な、柔らかいフロスト調のキットに適しています。使用サイクル、販売先市場、シール要件に照らしてフィルムを選び、その選択を上記の五つのサンプル試験で確認してください。PVCが適しており、その判断を依頼書にまとめる準備ができている場合は、まず当社の ブランド向け透明PVCジッパーパウチをご覧ください。数量と市場に合わせた見積もりとサンプルについては、お問い合わせください。
ブログPDF（オフライン用）
ソーシャルログインには以下の情報が必要です
サインイン
新しいアカウントを作成
